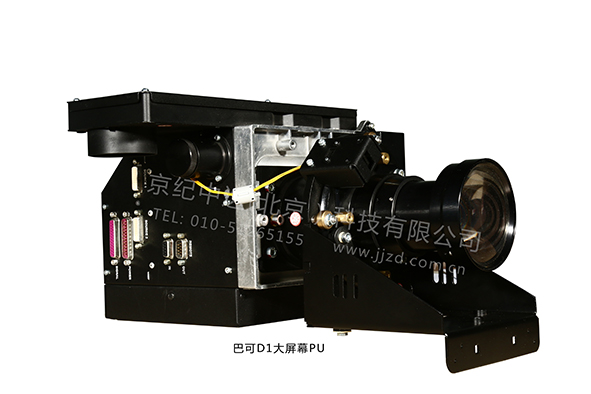

巴可（Barco）D1大屏低分PU(R7642005)是巴可控制室系统基于创新的模块化方法设计投影模块，分离投影单元和发光单元，理念独特，投影设备易于维护、图像质量更加出色，显示清晰锐利的图像。光学调光器保证整个屏幕墙都具有相同亮度和对比度，让屏幕长期保持恒定性能。

 • 单片DLP 技术

 • XGA (1024x768) 分辨率

 • 模块化投影单元

 • 高对比度

 • 人体工程学亮度

 • 大色域横跨EBU/SMPTE 颜色三角

 • 易于校准

 • 易于维护

 • 可更换色轮筒

• 集成光学调光器

   Barco OverView D1(R 7642005) is a new modular system for the control room system of Barco designed projection module, separating projection unit and luminescence unit. The concept is unique, the projection device is easy to maintain, the image quality is better, and the image is sharp and clear. The optical dimmer ensures the same brightness and contrast throughout the screen wall, keeping the screen constant over the long term.

 • Single DLP technology

 • XGA(1024x768) resolution

 • Modular projection module

 • High contrast

 • Ergonomic brightness

 • Large color domain across EBU / SMPTE color triangle

 • Easy to calibrate

 • Easy to maintain

 • Replacement color wheel

 • Integrated optical dimmers

亮度指南

 • 全部亮度值均为同轴显示。当低于半增益角观看时，将出现50% 亮度值

 • 全部亮度值均在6500 K 色温条件（一般适用于控制室自然光照条件）下测定

 • 其他色温亮度交流备索

动态反馈光学调光

      正在申请专利的光学调光系统和动态反馈控制机制，确保整个屏幕墙的图像均匀一致，长期保持高亮度。这一功能支持：

 • 独立控制各个模块的亮度，无损对比度或色深

 • 整个屏幕墙具有相同亮度、对比度和色深

 • 屏幕墙长期具有相同亮度

 • 针对白昼和黑夜运行，对全屏幕墙进行人体工程学调光

Brightness Guide

 • All brightness values are coaxial. When viewed below a half-gain angle, a 50 % brightness value appears

 • All luminance values are measured at 6500 K color temperature(generally applicable to natural lighting conditions in the control room)

 • Other color temperature luminance exchange request

Dynamic feedback optical dimming

  An optical dimming system and a dynamic feedback control mechanism are being patented to ensure that the image of the entire screen wall is consistent and remains high over the long term. This feature supports：

 • Control the brightness of each module independently, without loss of contrast or color depth

 • The entire screen wall has the same brightness, contrast and color depth

 • Screen walls always have the same brightness

 • Ergonometric lighting of full screen curtain walls for day and night operation

分辨率：           XGA (1024 x 768px)

DMD芯片：          1024x768 像素

                   0.7  英寸

                   ±12° 倾斜

                   LVDS

MTBF：             650000 小时

使用寿命：         100000 小时

使用的微镜数量：   1.47 M

屏幕高宽比：       4:3

散热：             冷待机   100 瓦    650 BTU／小时   975 BT／时

                   热待机   120 瓦   715 BTU／小时    1110 BTU／小时

对比度：           1300:01:00

亮度均匀性：       90% 更换灯泡之后，系统自动校准灯泡，优化颜色均匀度和亮度;正

                   在申请专利的有源机制减少亮度公差.

变暗：             动态反馈光学调光.

亮度锁定：         50-100% 光学调光范围，无色移、对比度损失和色深损失

图像平衡：         全部显示模块均可设置成相同的亮度和对比度

颜色：             EBU 原色三角

白点：             6500K，但可设定为其他值

输入：             标配2x DVI-D

同步锁相：         是

频率范围：         48 Hz - 62 Hz
